點讀筆是怎樣實現點讀的，原理是什么？

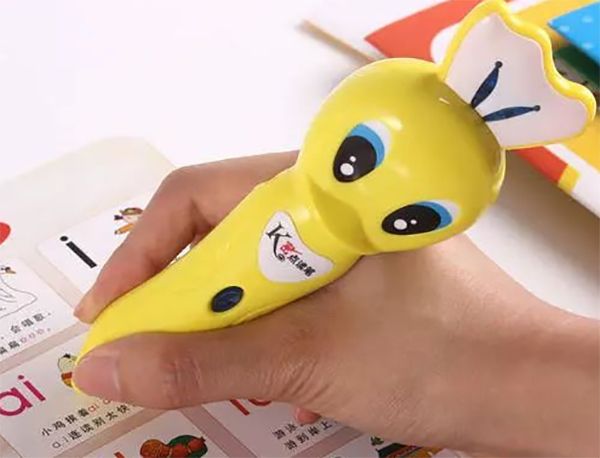

點讀筆原理
一顆Sensor(紅外感光)+MCU+OID算法+會反射紅外光的特殊涂料印刷，這就是最基本的一個點讀筆軟硬件架構!簡單的說就是信號讀取設備+存儲卡+處理芯片+鋪有暗碼的點讀材料+發音設備。OID算法是二維光學辨別編碼，通過編碼的不同組合識別不同的內容。再簡單說，關鍵就在于二維光學辨別編碼+能識別這個編碼的點讀筆。

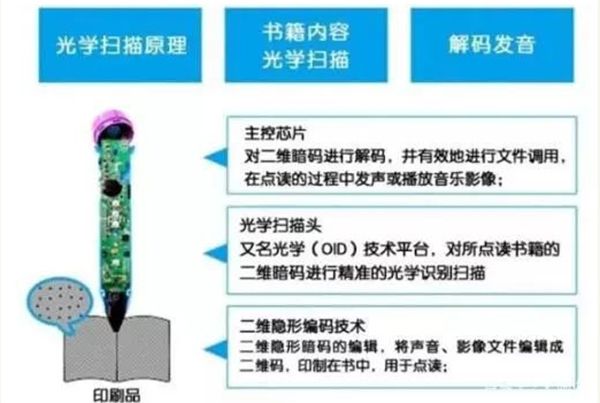

點讀筆原理圖
每一只點讀筆的筆頭，都是一個光電識別器，點讀筆通過筆頭，將書本上的二維碼信息，掃描到點讀筆內交由CPU處理，如果CPU識別成功，則從點讀筆的存儲器中，將事先存儲好的聲音文件挑出，由耳機或者喇叭發出聲音;如果CPU識別錯誤，耳機、喇叭將發出不能識別、或者提示使用者更換其他教材的聲音。
由此可見，點讀筆最重要的核心部件是在CPU也就是芯片，其次在于光電識別和存儲器，當然書本也是點讀筆不可或缺的一部分，因?yàn)闀疽[含有光電識別器能辨認的二維碼。
看到這里，有的朋友可能要問，難怪點讀筆這么貴，一只筆少則四五百，多則上千元，原來它也集成了CPU在里面。
點讀筆采用的CPU，是一個嵌入式電路芯片，他的功能就是將二維碼信息讀取轉換繼而選擇二維碼在存儲器中對應的已有聲音。
作為消費電子產品方案商，組創可接受軟件硬件定制，包括：普通點讀筆開發、WiFi/藍牙點讀筆開發、2.4G點讀筆 （實現平板、手機、電視機頂盒互動）等涵蓋低、中、高端點讀筆方案。
