酒精濃度測試儀控制板設計
如今的中國經濟高速發展，人民生活水平不斷提高，各種機動車已經成為人們生活中不可缺少的一部分。尤其是私家車的出現，無疑使人們生活和工作的效率大大提高，可是由它帶來的問題也隨之而來，這就是安全的問題。多年前交通管理者判定駕駛?cè)藛T是否有飲酒只能靠主觀判斷、肉眼的觀察和去醫院進行血液中酒精含量的檢測，這些不科學不及時的方法造成了很多不必要的誤會和麻煩。上述問題的出現都是無奈于沒有便于攜帶的安全準確的能在線檢測酒精濃度的檢測儀器。本儀器采用YX-GS-800M低功耗乙醇?xì)怏w傳感器作為敏感單元，把氣體中含有的乙醇?xì)鈶B(tài)濃度轉換成電信號，經A/D轉換電路送由單片機處理，由數碼管直觀顯示被測氣體中的乙醇濃度，同時根據具體情況判斷是否發出語音警報信號。
一、酒精測試儀硬件資源配置
1.1單片機系統

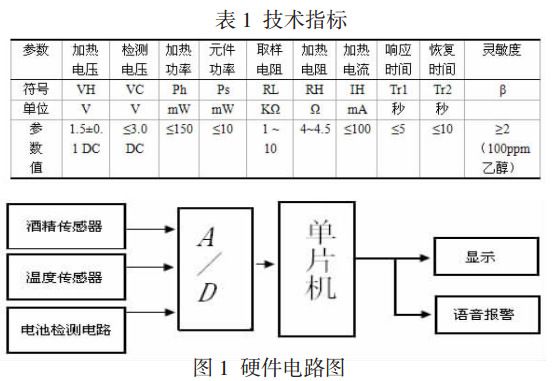

硬件的選材：選用89S51單片機作為微處理器，傳感器選用YX-GS-800M型酒精傳感器和美國模擬器件公司生產的單片集成兩端感溫電流源傳感器。語音報警模塊選用一款功能比較強大的中青世紀公司生產的PM50100多功能語音芯片。鍵盤和顯示部分選用大家比較熟悉的8279和74LS138來實現，模數轉換選用ADC0809。電池電壓檢測電路選用由芯片LM316及外圍電路構成。單片機的硬件電路框圖如圖1所示。
1.2酒精傳感器的選擇
本設計是一款便攜式的檢測儀器，所以各部分器件最重要的就是體積小巧功能強大?？紤]到本設計形成產品之后要在不同的環境下使用，這樣我們?cè)谶x擇傳感器時，對酒精傳感器能正常工作的溫度范圍、對酒精的敏感度、低功耗等因素，我們都作了認真地參考比較。
經過篩選，選擇YX-GS-800M低功耗乙醇?xì)怏w傳感器，該傳感器各性能指標都符合本設計的要求，下面對YX-GS-800M乙醇傳感器的功能、特性、技術指標做簡要敘述：a.特性：對乙醇有高靈敏度，對乙醇響應快，體積小、功耗低。b.工作環境：溫度：-20℃~+50℃濕度：≤95%RH。c.技術指標：如表1所示。
1.3溫度檢測電路的設計
溫度傳感器的選擇和上面提到的酒精傳感器的選擇思路大體相同，體積小，功耗低，供電部分要適合電池供電，輸出電阻大驅動能力強，測溫范圍要足夠大，而且精度要高，非線性誤差要小。溫度傳感器選用美國模擬器件公司生產的AD590單片集成兩端感溫電流源。它精度高，AD590共有I、J、K、L、M五檔，其中M檔精度最高，在-55℃～+150℃范圍內，非線性誤差為±0.3℃。
1.4 A/D轉換部分的設計
ADC0809是8位的A/D轉換芯片，它是采用逐次逼近的方法完成A/D轉換的。ADC0809由單一的+5V電源供電，片內帶有鎖存功能的8路模擬多路開關，可對8路0~5V的輸入模擬電壓信號分時進行轉換，完成一次轉換約需要100微秒。片內還具有多路開關的地址譯碼器和鎖存電路等，其輸出具有TTL三態鎖存緩沖器，可直接接到單片機數據總線上；通過適當?shù)耐饨与娐罚珹DC0809可對0~5V的雙極性模擬信號進行轉換。
1.5電池檢測電路的設計
由LM316及外圍電路構成的電壓跟隨器可隨時檢測電池電壓并把檢測結果信號通過A/D轉換送微處理器處理。當電池電壓低于設定告警值時，由單片機給出信號實現語音報警和顯示。LM316是一種用途較廣的通用型集成電壓比較器，它的電源電壓允許范圍寬，可用正、負雙電源供電，也可用單電源供電。若用+5V單電源供電，則可直接驅動TTL器件；若用+15V單電源供電，則可直接驅動CMOS器件，而且它能輸出50mA的電流。為了使用方便，本設計中采用+5V單電源供電。
1.6語音報警電路設計
要保持設計的領先性能就要選擇功能強大的語音芯片，可實現真正的人性化的人機交流。于是本設計選擇能真人發聲的新一代智能語音芯片PM50。PM50系列智能語音芯片是中青世紀科技公司2003年最新開發的智能語音產品，該芯片由專用的語音單片機和FLASHRAM存儲器集合構成，它既有幾秒到200秒的多段語音播放功能，也有單片機可編程的智能特性。錄制的語音可分1~8段或128段，自帶八個輸入端口，九個輸出端口，功能均可由用戶自定義。
二、酒精濃度測試儀系統軟件設計
根據硬件電路圖的連接和系統功能的要求，軟件主要包括：主程序，結果測量讀入程序，顯示程序，延時程序，平均值計算程序。主程序主要完成系統初始化，讀鍵盤，判斷，調用程序模塊，循環過程等操作，是整個軟件的大體骨架。主程序的主要功能是對單片機狀態參量，寄存器的初始化和程序自定義狀態參量進行初始化，并且調用子程序流程等功能，提供子程序入口地址，以完善系統功能。顯示程序是利用8279集成芯片完成，實現人機交流，可實現對鍵盤/顯示器的自動掃描，并識別鍵盤上閉合鍵的鍵號，不僅可以大大節省CPU對鍵盤/顯示器的操作時間，從而減輕CPU的負擔，而且顯示穩定，程序簡單，不會出現誤動作，出于這些優點被我們采用。
總結
硬件電路簡單，使生產成本降低，具有市場競爭力，操作簡單，對著儀器呼氣后很短的時間內儀器將自動顯示測量結果，同時真人發音模式播報結果并給出合理建議是否適合駕駛。本儀器還可以進行非常有針對性的設計，可隨時顯示和播報環境溫度，面向不同的省份和地區的不同用戶，用戶可根據具體需要設定告警濃度，全面考慮節電設計，備有電池檢測電路，當電池電量過低時將給出顯示和語音告警提示更換電池，當儀器4分鐘內檢測不到信號時，將自動進入休眠狀態并可存儲最近10次測量結果以備查閱調用。因而本設計具有較強的實用性。
