電流表串聯與并聯有什么不同？

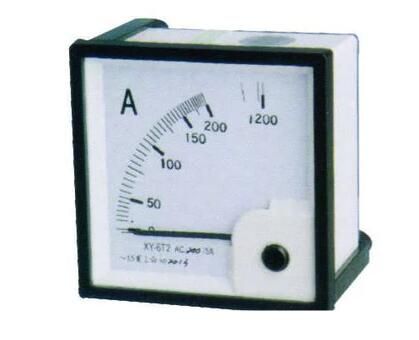

電流表是串聯還是并聯？電流表串聯在電路中，電流表指用于測量交流和直流電路中電流的儀器。在電路圖中，電流表的符號為；圈出一個“a”；。當前值以“a”表示，或“A”；是標準單位電流表是根據磁場中帶電導體上的磁場力的作用制成的。
電流表內部有一個永久磁鐵，在兩極之間產生磁場。磁場中有一個線圈，線圈兩端有一個發條。每個彈簧都連接到電流表的一個端子上。彈簧和線圈之間連接有轉軸，轉軸與電流有關。儀表前端有指針。當電流通過時，電流沿著彈簧和轉軸通過磁場，電流切斷磁感應線。因此，在磁場力的作用下，線圈偏轉并驅動轉軸和指針偏轉。
由于磁場力的大小隨著電流的增加而增加，因此可以通過指針的偏轉來觀察電流的大小。這就是所謂的磁電安培計，它是我們通常在實驗室使用的。在初中，電流表的使用范圍一般為0~0.6A和0—3a使用安培計的注意事項：
1.接線正確。測量電流時，電流表應與被測電路串聯；測量電壓時，電壓表應與待測電路并聯。測量直流電流和電壓時，必須注意儀器的極性，確保儀器的準確性。極性應與測量的極性一致。
2.高壓大電流測量。測量高壓或大電流時，必須使用電壓互感器或電流互感器。電壓表、電流表的量程應與變壓器的二次額定值一致。一般情況下，電壓為100V，電流為5A。
3.擴大射程。當電路中測得的電壓超出儀表范圍時，可采用外接分流器或分壓器，但注意其精度等級應與儀表的精度等級一致。
4.此外，應注意儀器的使用環境應符合要求，并遠離外部磁場。
