電子鎖方案設計開發

隨著人們生活質量的提高，科學技術也在飛速的進步，但是高科技盜賊也出現在我們的和諧的社會中，這使得如何實現安全有效的防盜受到越來越多人的關注。傳統的機械鎖由于其結構限制而使其安全性得不到大幅度有效提高，被撬的事件屢見不鮮，而電子鎖因其保密性強，使用靈活性好，安全系數高，受到廣大用戶的歡迎。現在市場上就已經出現了各種各樣的電子鎖，有語音鎖，指紋鎖，電腦感應鎖，錄像報警鎖等。這些鎖具出現后，成功的把不少盜賊拒之門外了，但還有少部分高智商的犯罪分子仍然無視他們的存在。究其主要原因是國家要求電子鎖必須有可以用機械方法開啟的裝置,如此的結果就是電子鎖無法體現防技術開啟的優點，本設計思路不但提高了電子鎖部分的防技術開啟性能，而且也提高了機械部分的防技術開啟的性能。

一、電子鎖的整體設計方案

1.1電子鎖的結構

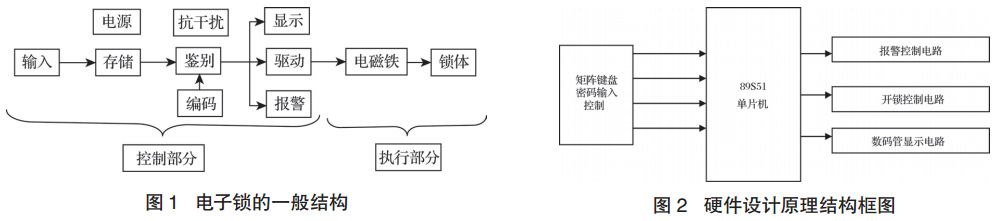

電子鎖的一般結構如圖1所示。電子鎖的控制部分由輸入、存儲、編碼、鑒別、抗干擾、驅動、顯示和報警等單元組成。其中，編碼和鑒別電路是整個控制部分的核心。而電源則是電子鎖控制部分和執行部分都必不可少的。

電子鎖的執行機構一般采用電磁鐵或微型電動機拖動鎖體。

1.2電子鎖的設計

該電子密碼鎖利用單片機作為主控核心，單片機（AT89S51）所具有的特殊功能使得電子密碼鎖的保密性能大大加強，這樣就可以有效地防止多次試探密碼的可能性。隨著單片機和其他智能芯片的進一步開發，防盜鎖將實現智能化，這將使鎖的安全性能大大提高。本設計實現密碼一次輸入的提示功能，若密碼輸入不正確將發出“嘀嘀”的報警聲，引起他人警覺。同時可添加外圍設備實現遠程報警（如添加繼電器一類設備可以連接到主人的電話上，使主人知道家里有人非法操作，及時報警）。若密碼輸入正確將發出“叮咚”的門鈴聲。本系統使用的單片機所具有強大的功能能夠?qū)崿F(xiàn)智能控制用來完成密碼的輸入、判斷和比較從而執行相應的開鎖顯示或報警等功能。

二、電子鎖的開發過程

2.1硬件設計

本設計由單片機（AT89S51）部分、4×4行列式鍵盤部分、七段數碼管部分、報警器部分、電機驅動芯片，以及電機6個部分所組成。

2.1.1硬件設計原理結構框圖硬件設計原理結構框圖如圖2所示。

2.1.2單片機部分主控器件是單片機，AT89S51是一個低功耗、高性能CMOS 8位單片機，片內含4k字節的可編程系統的Flash只讀程序存儲器，器件采用ATMEL公司的高密度、非易失性存儲技術生產，兼容標準8051指令系統及引腳，既可在線編程(ISP)也可用傳統方法進行編程。

2.1.3各元器件（芯片）選型：
(1)本設計采用4×4行列式鍵盤共計數字鍵10個，功能鍵6個，用4×4組成0~9數字鍵、確認鍵F及修改鍵C，10個數字鍵用來輸入密碼，另外6個功能鍵分別是：A、B、C、D、E、F。其中C鍵的功能是當輸入密碼錯誤的時候，清除前面已經輸入的數據，重新輸入。F鍵的功能是確認輸入的密碼。
(2)數碼管選用共陰極4位一體數碼管SR420561K。
(3)電機驅動芯片選用比較常見的是15腳Multiwatt封裝的L298N。(4)電路中設計了ISP下載器的接口，選用了ISP-USB下載線。
(5)電子鎖采用的電動機需要體積小、效率高、啟動力矩大，而錄音機里的電動機就符合這一特點。最終選定電動機為錄音機電動機EG-530AD-6B，該電機工作電壓6V，轉速2400轉/分，方向CCW（反時針）。(6)這里傳動部件選用塑料齒輪，定好傳動比，直接從市場上選取。
(7)電子鎖鎖體、鎖舌與普通彈子鎖的結構、材料沒有特別要求，故這些元件可直接用改造的普通彈子鎖的即可。

2.1.4系統板上硬件連線：
(1)把4×4行列式鍵盤中的4條橫線、4條豎線分別連接到P3.0-P3.3和P3.4-P3.7上，用來完成密碼的輸入。
(2)把“單片機系統”區域中的P0.0用導線連接到報警器上，用來提示密碼輸入的正確或錯誤并發出相應的聲音。
(3)把“單片機系統”區域中的P1.0—P1.7用導線連接到數碼管顯示器的另一端，用來實現數碼管的顯示。
(4)把“單片機系統”區域中的P2.0—P2.7用導線連接到三極管的一端通過三極管放大輸入到數碼管顯示器上，由“單片機系統”區域中的P1口和P2口共同來完成數碼管的顯示。
(5)把“單片機系統”區域中的P0.1—P0.3用導線連接到L298N芯片上，用來實現開鎖的控制。

2.2軟件設計

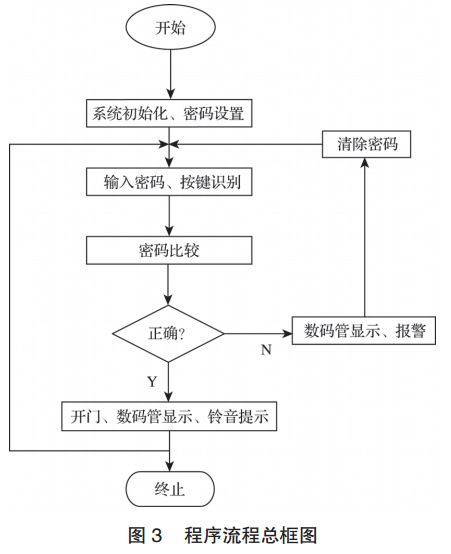

本設計是以AT89S51為核心的單片機控制方案。利用單片機靈活的編程設計和豐富的I/O端口，及其控制的準確性，不但能實現基本的密碼鎖功能，還能添加聲光提示甚至添加遠程遙控控制功能。設計程序的內容為：①密碼的設定，在此程序中密碼是固定在程序存儲器ROM中，密碼為6位。②密碼的輸入問題：根據事先設計好的密碼輸入，輸完后按確認鍵將執行相應的功能。本系統源程序采用C語言編寫，設計程序流程總框圖如圖3所示。

2.2.1鍵盤輸入部分：本系統中鍵盤采用4×4行列式鍵盤。鍵盤處理程序的任務是：確定有無鍵按下，判斷哪一個鍵按下，鍵的功能是什么；還要消除按鍵在閉合或斷開時的抖動。兩個并行口中，一個輸出掃描碼，使按鍵逐行動態接地，另一個并行口輸入按鍵狀態，由行掃描值和回饋信號共同形成鍵編碼而識別按鍵，通過軟件查表，查出該鍵的功能。

2.2.2數碼顯示部分：本系統采用的是8位數碼管組成的顯示電路作為提示信息，初始化時，顯示“P”，接著輸入最大的6位數的密碼，當密碼輸入完后，按下確認鍵“F”，進行密碼比較，當輸入密碼正確時在數碼管上顯示“1HELLO”的提示信息，當輸入密碼錯誤時在數碼管上顯示“2ERROR”的提示信息。在輸入密碼過程中，每輸入一位密碼顯示器上只顯示一個“8.”從右到左依次顯示。當輸入密碼位數超過6位時，給出報警信息。在密碼輸入過程中，若輸入錯誤，可以利用“C”鍵刪除剛才輸入的錯誤的數字。在輸入密碼的過程中可以隨時對輸入的密碼進行修改。

2.2.3蜂鳴器聲音提示部分：本系統把P0.0用作蜂鳴器報警的接口，對輸入的密碼與設定的密碼進行比較，若密碼正確，蜂鳴器發出“叮咚”聲；若密碼不正確，蜂鳴器發出“嘀、嘀”報警聲。

2.2.4電機驅動部分：本系統把P0.1-P0.3接到電機驅動芯片上，通過程序驅動電機轉動，當密碼正確時則電機轉動。

三、電子鎖功能測試與擴展改進

3.1電子鎖功能測試

根據編程設定一個初始密碼123456，采用4×4行列式鍵盤實現密碼的輸入功能，如圖4所示。初始化時，顯示管顯示“P”，密碼輸入時顯示管只顯示“8.”，當輸入密碼完成后按F鍵確認，密碼正確時數碼管顯示“1HELLO”，同時發出“叮咚”聲，并驅動電機開始轉動，這時可實現開鎖；電機轉后停下，若按下關鎖鍵A，則電機反轉，可實現關鎖。若密碼輸入不正確則顯示“2ERROR”作為提示信息，同時發出“嘀、嘀”報警聲。在密碼輸入的過程中可使用C鍵對輸入的密碼進行修改。開鎖后，可以按D鍵來設定新密碼?？梢杂肂鍵來作為開關鍵，開關電源。E鍵返回上一級頁面。按以上步驟和操作測試，系統運行正常，基本功能可以實現。

3.2電子鎖擴展改進

從發明電子鎖之日起，設計人員就不斷擴展其功能，使簡單的電子鎖演變?yōu)槎喙δ苄碗娮渔i，繼而又開發出智能型電子鎖——入門控制系統和身份識別系統。入口控制系統的典型代表是卡閱讀系統?？ㄩ喿x器用一類類似信用卡的塑料卡來代替機械鑰匙，閱讀機的面板上包含一個窄的縫隙，可以插入代碼數字各不相同的卡片。卡閱讀器被連接到中心控制計算機上?？ㄩ喿x系統可以編程允許每個人在規定的時間內進入指定的房間，實現所謂的時間上的多級進出控制。系統能打印出在指定時間內進出人員的清單。卡閱讀的另一個重要功能是同一張卡不可以為兩個人先后使用。如若卡片被兩次記錄“IN”，則系統發出警報。當編碼卡遺失或被偷，或當某個人的進出權限已經變化或結束時，可由卡控制器重新編程使該卡立即失效。由于對人的生理特征檢測技術的發展，入口控制系統已經發展成人員身份識別系統。它利用計算機識別模式技術，對人的生理特性進行驗證，如指紋、掌紋、手形、聲紋、視網膜圖和簽字等，其真實可靠性已被人們所普遍接受，因?yàn)樯硖匦噪y以模仿或被變換。身份識別驗證的最好辦法是利用人的生理特性和卡片、口令、身份標識數等組合，組成一個高度安全的入口控制系統——智能電子鎖。

還可以在以下方面改進：無論內層門把何時使用，門會自動上鎖，并且安全門把將防御任何非法闖入，當監測到門處于關閉狀態的時候會自動鎖住。當門鎖電量不足時，會發出警報和在LED屏幕上顯示警告。若電池電量完全用完，也可很輕易使用9 V標準電池作為緊急電源供給門鎖使用。

四、基于單片機的網絡指紋電子鎖設計與實現

隨著科技的不斷進步，電子鎖開始走進大家的生活，目前電子鎖發展迅速，已經開始逐漸取代傳統門鎖，廣泛應用在小區、企業、公共設施以及家庭環境中。電子鎖的出現大大方便了人們的生活，不需要拿出鑰匙就可以實現門禁的開鎖和上鎖。隨著技術的發展，電子鎖不僅讓人們非常便利而且越來越安全，常見的電子鎖驗證方式有密碼驗證、RFID驗證和指紋驗證等，這幾種方式都非常安全，只有符合身份的人才能打開門鎖。

現在比較流行的電子鎖鎖芯都采用以下幾種方式：第一，電磁鎖，通過電流通過硅鋼片時產生的強大吸力，緊緊的吸住吸附鐵板達到鎖門的效果。第二，推拉電磁鎖，電磁線圈通電后產生磁力吸合可動鐵鎖芯，達到鎖門開門的效果。第三，減速電機鎖，通過直流減速電機轉動齒輪，推出鎖頭達到鎖門效果。

目前市面上的電子鎖雖然有著諸多優勢，但也存在一些缺陷：首先，價格較高，市面上賣的指紋鎖售價基本在500元以上，對于普通消費者還是難以接受。其次，安裝方式與原鎖無法兼容，必須更換原來的門鎖，導致浪費。再次，沒有網絡功能，導致臨時需要開鎖時，必須持有鑰匙的用戶到場，或者公布電子鎖密碼，這樣既不安全也不方便。

針對以上缺陷，我設計了一種網絡指紋電子鎖，它能夠兼容目前流行的門鎖類型，做到在不破壞原門鎖的基礎上實現電子鎖功能。本電子鎖能夠提供兩種驗證方式：指紋驗證和RFID驗證，并且加入了網絡功能，為用戶提供了遠程控制功能，而且還能夠上傳電子鎖的使用日志，提高安全性。

4.1網絡指紋電子鎖硬件設計

（1）電子鎖系統整體框架：本電子鎖采用AVR單片機ATmega328P作為主控芯片，該芯片具有高性能、低功耗的特點，價格實惠，開發方便，完全適合本電子鎖的功能。指紋模塊采用市面上常見的FPM10A模塊，該模塊使用串行口通信，能夠存儲1000枚指紋信息，識別速度快，精度高，性價比高。出于成本考慮，使用RC522模塊進行RFID識別，RC522價格低廉，采用SPI通信方式與主控模塊進行通信，不需要占用串行口。系統采用W5100模塊進行網絡通信，該模塊提供RJ-45網絡接口，片內封裝TCP/IP協議棧，十分適合網絡開發。為了提高用戶體驗，本系統還添加了LCD液晶屏和功能按鍵。

（2）電子鎖鎖體設計：在門鎖的旋鈕位置安裝了一個MG996R金屬舵機，并將舵機機頭與旋鈕進行固定，然后將舵機機體與支架固定，這樣就可以通過控制舵機來旋轉旋鈕，達到鎖門的效果。這種設計方式還是利用了原門鎖的構造，不需要更換門鎖。

4.2網絡指紋電子鎖軟件設計

（1）網絡開發：本電子鎖使用了網絡平臺實現遠程控制和上傳使用記錄。主控芯片通過網絡模塊與服務器通信，每隔5秒讀取一次遠程服務器的開關狀態，當開關狀態為關時，程序不做任何動作，若讀取的開關狀態為開時，電子鎖將控制舵機打開門鎖，直到讀取到開關狀態為關為止。每次使用指紋驗證或RFID驗證開鎖時，門鎖會自動上傳本次開鎖的用戶ID，即指紋ID編號或RFID標簽ID編號，平臺會自動記錄本次開鎖的日期和時間，記錄可以保存5年，用戶可以通過登錄平臺獲取開鎖記錄。

（2）其他設計：為了保證電子鎖運行穩定性，我為程序中加入了看門狗定時器，程序每8秒鐘會重置看門狗定時器一次，若沒有按時重置定時器，程序會自動進行軟件復位。為了防止意外停電，系統外置了一個供電USB口，可以在停電的時候使用外部電源進行供電，保障電子鎖的運行。

總結

本設計充分利用了AT89S51系統單片機軟、硬件資源，引入了智能化分析功能，提高了系統的可靠性和安全性。另外，智能密碼鎖在軟、硬件方面稍加改動，便可構成智能化的分布式監控網絡，實現某一范圍內的集中式監控管理，在金融、保險、軍事重地及其他安全防范領域具有廣泛的應用前景。
