智能酒柜控制系統設計開發
對于酒柜的控制方法一直是針對酒柜本身，對酒柜性能的可控范圍和控制精度的研究，而很少對酒柜控制距離、控制操作便捷性做出更多的嘗試。本文介紹了一種遠程控制酒柜，實現了酒柜異地控制，本質上是結合酒柜電控設計和互聯網技術實現遠程控制。
一、遠程控制技術簡介
隨著互聯網技術的發展和應用的普及，遠程控制的主要數據傳輸可以通過互聯網實現，數據傳輸?shù)母咚傩砸约盁o(wú)線傳輸技術的應用共同構成數據傳輸?shù)闹饕脚_(tái)。
遠程控制技術可以實現由本地的一臺電腦來控制異地的另一臺電腦，兩臺電腦均接入Internet，可以在本地電腦上調出異地電腦的桌面，對異地電腦進行文件搜索查詢、安裝程序、修改等操作，這是一個比較簡單的遠程控制系統。硬件主要包括控制終端(或稱客戶端，指本地計算機)和受控端(異地計算機)，具備這些便可實現遠程控制。
WiFi無線網絡通信技術結合互聯網是本文實現遠程控制的關鍵技術，將酒柜主控板采集的數據通過無線網絡上傳到互聯網，控制終端通過網絡獲取酒柜信息，通過安裝上位機軟件來顯示并執行控制命令。
WiFi技術是可以將個人電腦、手持設備(如PDA、手機)等終端以無線方式相互連接的技術，通常應用于無線路由器，在無線路由器電波覆蓋范圍內就可以采用WiFi連接方式聯網。WiFi技術可以為用戶提供一個無線的互聯網訪問接口，是在家里、辦公室或在旅途中上網的快速、便捷的途徑。
二、遠程控制酒柜的硬件設計

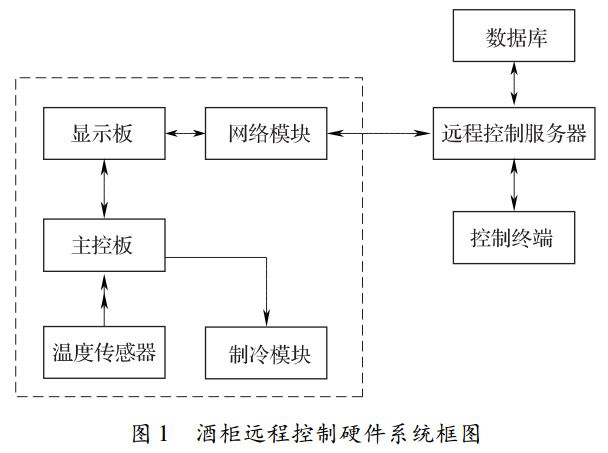

首先，酒柜本身的電控模塊主要包括主控板、顯示板、WiFi網絡模塊。主控板是控制酒柜運行的主要部件，可根據采集的溫度數據直接下達控制指令控制制冷模塊工作，將溫度信息傳送至顯示板，同時可將數據同步發送到網絡，實現遠程取數。酒柜遠程控制系統需要網絡平臺———遠程控制服務器和數據庫，以及最終的客戶端———控制終端(見圖1)。
主控板是控制酒柜運行最直接的部件，以酒柜溫度控制為例，溫度傳感器置于酒柜內設定的感溫點上，當酒柜溫度過高，超出程序設定的溫度范圍時，主控板會自動下達控制指令給制冷模塊，通過調節壓機開停或風機運轉等來調整酒柜箱內的溫度;主控板不僅具有控制功能，還具有數據存儲和傳輸功能，將溫度傳感器和其它電器部件(通常包括加熱絲、照明燈、壓機、風機等)的工作狀態數據反饋給顯示板和WiFi網絡模塊。
顯示板是位于酒柜箱體上便于觀察和操作的部件，顯示板與WiFi網絡模塊連接，同時與主控板連接，它可以通過按鍵操作獨立地向主控板下達控制指令，直觀地顯示酒柜的工作狀態。同時，可以傳輸來自WiFi網絡模塊的控制指令以及將電器部件的狀態信息傳輸?shù)絎iFi網絡模塊。
網絡模塊是酒柜實現遠程控制的重要模塊，主要功能是對數據傳輸方式進行轉換，也是數據進行網絡連接的接口。此模塊可以將數據有線傳輸?shù)姆绞睫D(zhuǎn)變?yōu)闊o(wú)線信號并連接到網絡，通過互聯網對數據進行傳輸和存儲，也可以將控制終端通過網絡下達的控制指令無線接收。網絡模塊在酒柜內部直接與顯示板連接，獲取酒柜的信息。網絡模塊可采用Wi－Fi技術將數據近距離發送到網絡熱點上，實現數據上傳到互聯網。網絡模塊可以集成在酒柜控制器中，也可以通過有線方式與酒柜控制器進行連接?？梢允褂肬ART(Universal Asynchronous Receiver/Transmitter———通用異步接收/發送裝置)總線、SPI(Serial Peripheral Interface———串行外設接口)總線、I2C(Inter IntegratedCircuit—內部集成電路)總線等方式進行通訊。網絡模塊接入網絡的方式可以采用無線或者有線方式。無線方式如WiFi、藍牙、zigbee、紅外、GPRS、3G等，有線方式如光纖、雙絞線等。
遠程控制服務器、數據庫接收酒柜網絡模塊上傳的數據，并由數據庫進行存儲，當控制終端登陸軟件窗口時，將數據傳輸?shù)娇刂平K端;同樣，當控制終端下達控制指令時，接收控制指令下傳到酒柜網絡模塊;酒柜遠程控制服務器負責對所有接入網絡的酒柜進行分類管理，包含用戶管理、設備管理、信息的處理和轉發、數據庫維護。
控制終端是酒柜遠程控制的最頂層控制設備，在控制終端上安裝控制軟件，進入操作界面可實時瀏覽酒柜的運行狀態，同時酒柜下達控制指令控制酒柜運行?？刂平K端可以是手機、計算機、平板電腦、帶信息顯示功能的電視智能終端設備等。
三、遠程控制酒柜的軟件設計
遠程控制酒柜的軟件設計主要通過控制終端的上位機軟件實現。在遠程控制終端上安裝有上位機軟件，用戶登陸后可搜索對應的酒柜(此軟件設計上可以實現對多臺酒柜的同時控制)，軟件判定是否進入配置模式，進入配置模式后通過操作界面進行配置操作，配置操作可以定義為用戶下達的控制指令，控制指令通過互聯網上傳到遠程控制服務器，通過網絡最終由酒柜WiFi無線網絡模塊接收。
網絡模塊在上電后便進入AP模式，AP模式連接成功說明無線訪問點成功連接到網絡，此時，網絡模塊可等待主控板的查詢命令，并即時反饋網絡模塊當前狀態給主控板;同時，可以直接將主控板的數據傳輸?shù)骄W(wǎng)絡上。當然，網絡模塊一旦接收到控制終端傳達的控制指令，便立即進入配置模式接收配置指令，隨后發送應答幀給主控板。

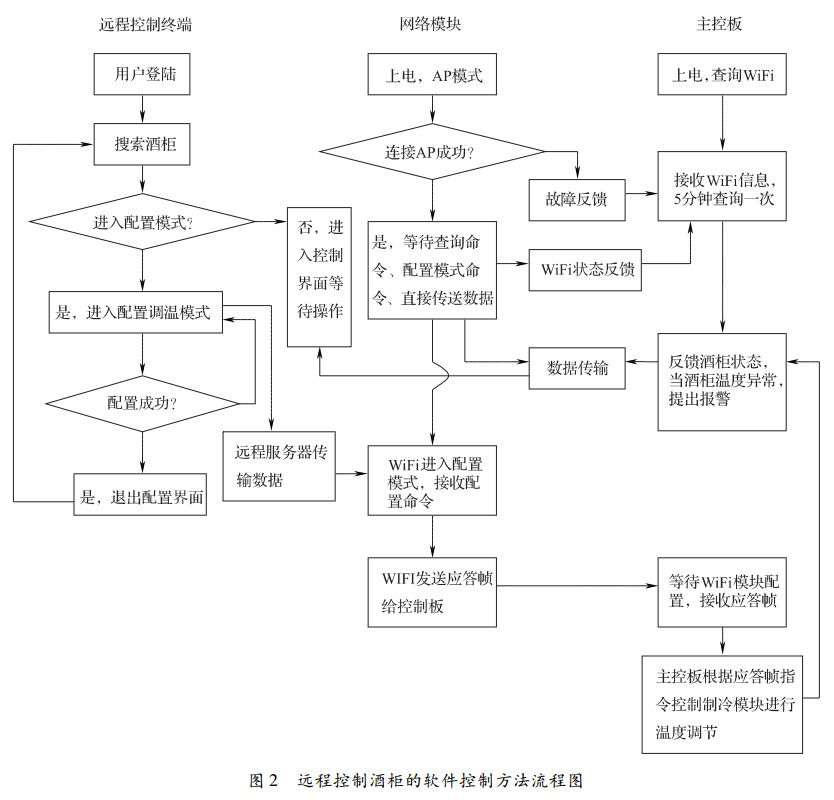

主控板上電后周期性地對WiFi網絡模塊的狀態進行查詢，同時實時地將酒柜運行狀態信息反饋給網絡模塊進行數據上傳。當主控板接收到網絡模塊發送的應答幀后，立即進行信號處理。例如，控制終端進行了溫度設定操作，主控板響應的操作就是控制酒柜制冷系統進行溫度的調整(見圖2)。
總結
本文設計的物聯網酒柜，介紹了硬件搭建和軟件實現方法，主要通過無線網絡模塊將數據進行聯網傳輸，功能上不僅可以實現遠程控制，同時可以進行聯網操作。遠程控制通過上位機軟件可以實現對單臺或多臺酒柜的實時監控，物聯網功能主要是根據遠程控制服務器可聯網共享數據、參與社區評論互動等。
