紅外藍牙指紋密碼鎖設計
當今智能電子密碼鎖發展已經到了非常高的境界，由于電子元件特別是單片機應用在這幾年得到空前發展，無論功能性，穩定性都比較全面。在國外發展比較早，所以應用也比較廣泛，主要在家庭裝較貴重地方，銀行，保險柜等應用較多，在國內這方面發展也較快，無論自己開發或是引進屢見不鮮，在重要地方應用也較多，由于價錢比普通彈子鎖較貴，早幾年應用較少，現在越來越普及到平?；磥淼陌l(fā)展也會越來越被大眾采用，由于它的功能、安全是彈子鎖無法相比的。指紋識別產品的快速發展得益于低價位取像設備的引入及其飛速發展，以及可靠的比對算法的研究發展，另一方面，指紋識別技術和其他的很多技術一樣，也是從專用走向公用，逐漸成為人們關注的前沿高科技之一，而現在儼然已經成為了各種高科技產品的標識。
一、基于單片機的藍牙指紋密碼鎖設計
在網絡化時代的今天，我們每個人都擁有大量的認證密碼，比如開機密碼、郵箱密碼、銀行密碼、論壇登錄密碼等等。密碼容易被遺忘，也有被人竊取的可能，無論是在智能化還是安全性能方面都已經不能滿足需求，現在的各種鑰匙，如門鎖鑰匙，汽車鑰匙，保險柜鑰匙等也如同密碼一樣存在顯而易見的漏洞，隨著社會的發展，其安全性越來越脆弱不堪一擊。但是我們不能回避這個尷尬的問題，我們的生活中隨時都需要進行個人身份的確認和權限的認定，尤其是在信息社會，人們對于安全性的要求越來越高，同時也希望認證的方式簡單快速。為了解決這一存在已久的問題，人們把目光轉向了近年來興起的生物識別技術，希望能借助人體的生理特征或行為動作來進行身份識別。
指紋是指手指末端正面皮膚上凸凹不平的紋路，盡管指紋只是人體皮膚的一小部分，但是，它蘊涵大量的信息，這些紋路在圖案、斷點和交點上是各不相同的，在信息處理中將它們稱作"特征"，醫性和永久性，因此我們就可以把一個人同他的指紋對應起來，通過比較他的指紋特征和預先保存的指紋特征，就可以驗證他的真實身份。
二、藍牙指紋密碼鎖功能
(1)按鍵輸入采用4×4鍵盤來輸入密碼和各種模式間的選擇和切換實現人機交互。
(2)顯示部分采用LCD12864液晶屏來顯示當前密碼鎖的狀態。
(3)處理器采用STC12C5A60S2高速1T單片機來作為主控芯片，實現數據的采集和處理。
(4)溫度傳感器采用DS18B20高精度溫度傳感器實現對當前環境溫度的監測。
(5)蜂鳴器采用有源蜂鳴器實現提示和報警。
(6)藍牙模塊采用HC-05和手機實現無線通訊，通過手機app實現開鎖功能。
(7)存儲芯片采用2 4 C 0 2可電擦除并帶寫保護的EEPROM,存儲相關數據。

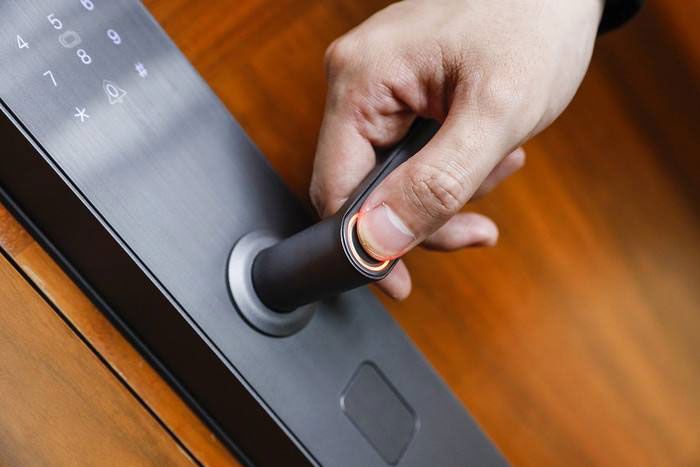

(8)指紋模塊使用FM10指紋識別模塊，高識別，認假率小于0.001%，可增加刪除，清空指紋。
三、藍牙指紋密碼鎖工作流程
(1)設備上電自動檢測EEPROM中的管理員密碼數據是否有效，如果有效系統正常運行，若密碼數據無效（第一次使用時），則要求設置管理員密碼。
(2)進入主界面后顯示歡迎使用指紋藍牙門禁系統，和當前環境溫度。此時按B鍵為手動輸入解鎖密碼開鎖，C鍵為取消（Cancel），D鍵為確認（Determine）。若密碼輸入正確則蜂鳴器響一聲，液晶提示門已開啟。5s后繼電器吸合。系統回到主頁面。若輸入錯誤則提示密碼錯誤，你還有次機會，若連續輸入3次錯誤，則液晶提示鍵盤鎖死，要求使用指紋解鎖。
(3)系統在主頁面時,按A鍵為管理員鍵(Administrator），要求輸入管理員密碼，管理員密碼與解鎖密碼相互獨立，若管理員密碼輸入正確，則進入管理員模式，可以通過上翻和下翻按鍵移動光標箭頭，D鍵確認和C鍵取消來進行密碼管理、指紋管理、手動開鎖和藍牙模式的開關。密碼管理分為修改解鎖密碼和管理員密碼，修改密碼時要求輸入兩次新密碼，若兩次輸入一致，則提示密碼修改成功，若兩次輸入不一致，則提示密碼修改失敗，兩次輸入不一致。指紋管理分為添加指紋，刪除指紋，搜素指紋和清空指紋庫，可以刪除指定的單個指紋，操作都有液晶提示，簡單易上手。手動開鎖即直接開鎖。藍牙模式里面提示當前藍牙狀態，并可以按提示關閉或開啟藍牙狀態。
(4)藍牙模式開啟狀態下，可以通過手機APP，連接鎖體內的藍牙模塊，使用手機代替鍵盤操作密碼鎖。
四、基于51單片機和無線通信的紅外智能密碼鎖設計
隨著科技進步發展，智能密碼鎖的使用越來越多。機械或電子密碼鎖通常采用轉盤或按鍵，每次開鎖都通過人工轉動轉盤或按鍵輸入密碼進行?？哭D(zhuǎn)盤開鎖，鎖具磨損大，壽命低；用按鍵輸入密碼開鎖，輸入繁瑣，存在密碼多次輸錯被鎖死的問題。鑒于此，設計了一種基于單片機和WiFi通信的紅外智能密碼鎖。
4.1紅外智能密碼鎖組成
紅外智能密碼鎖由紅外解碼鎖具、液晶密碼鑰匙和手機端應用軟件三部分組成。紅外解碼鎖具包括51單片機和多個解碼單元，每個解碼單元包括一對紅外發射管、接收管；單片機接收紅外接收管的信號。液晶密碼鑰匙包括單片機和點陣液晶屏，單片機控制液晶屏上黑色點陣的顯示位置即密碼圖形，圖形組數，每組圖形切換的間隔時間。
用戶手機下載“智能密碼鎖”App應用，以每套鎖具唯一的用戶名和密碼注冊登錄后，在設置界面上可隨意設置密碼圖形，圖形組數和每組圖形切換時間，點擊“設置”按鈕，即可更改開鎖密碼。
4.2紅外智能密碼鎖工作原理

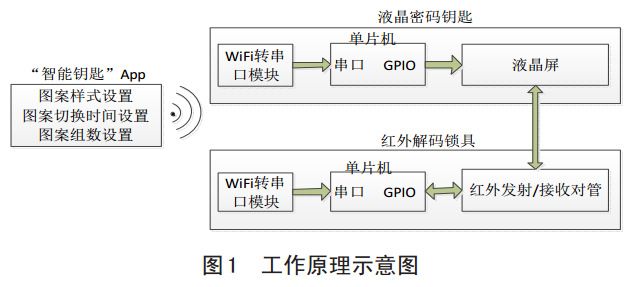

鑰匙端單片機驅動液晶屏在設定的時間內顯示規定組數的不同圖形；鎖具端單片機不工作時處于休眠狀態，一旦鑰匙靠近即被喚醒，單片機驅動所有紅外發射管發射紅外線，遇到液晶屏上非黑色點陣被反射，由與其配對的紅外接收管接收，單片機讀取紅外接收管的狀態并通過軟件解析出密碼圖形；若解碼圖形和密碼圖形一致，則開鎖。液晶屏可以被設置成多組圖形，且每組圖形切換時間也可被設置。鎖具端解碼每組圖形的切換時間，圖形組數和每組圖形樣式必須和鑰匙端的設置一致才能開鎖。鎖具端和鑰匙端的單片機串口均連接有串口WiFi模塊，用于接收手機端App發送來的密碼圖形組數，圖形切換時間等參數。工作原理如圖1所示。
五、紅外智能密碼鎖硬件設計
本系統采用AT89C51作為核心控制部件。51系列單片機是采用超大規模集成電路技術把具有數據處理能力的中央處理器CPU，隨機存儲器RAM，只讀存儲器ROM，多種I/O口中斷系統、定時器/計數器等功能集成到一塊硅片上構成的一個小而完善的嵌入式計算機系統，是目前性價比高、應用最為廣泛的8位單片機之一。鎖具端和鑰匙端各采用一片單片機作為控制核心。鎖具端單片機的P0口控制三極管導通或截止，三極管驅動紅外發射管發射紅外線；P1和P2端口分別連接8個紅外接收管，讀取紅外接收管的狀態并解析。如果解密成功則驅動繼電器通電，接通鎖頭馬達轉動開鎖。P3.3連接蜂鳴器報警，一旦解析出的密碼和鎖具端的不一致，則蜂鳴器報警。
液晶密碼鑰匙端單片機連接點陣液晶屏，通過軟件控制液晶屏幕顯示不同的點陣圖形。本設計采用LCD1602液晶屏，可以顯示兩行，每行16個字符，字符庫中有全黑“■”字符，軟件控制液晶顯示各個字符為全黑或空白。由兩行字符構成的圖形共有6.5萬余種，即每組圖形是6.5萬多種中的一種。通過編程可設置兩組、三組，甚至更多組密碼圖形，每組圖形之間的切換時間也可以設置。如此，密碼的復雜度極高。sw1為啟動按鈕，喚醒鑰匙端單片機工作，sw2為鑰匙關按鈕，控制單片機進入休眠狀態，節省電池電量。
鎖具端和鑰匙端都有連接有串口WiFi模塊，本設計采用ESP8266串口WiFi模塊，是新一代嵌入式WiFi模塊，體積小，功耗低。采用UART接口。串口WiFi模塊是基于通用串行接口特性，符合IEEE802.11協議棧網絡標準，內置TCP/IP協議棧，能夠?qū)崿F(xiàn)用戶串口、以太網、無線網（WIFI）3個接口之間的任意透明轉換，使傳統串口設備更好的加入無線網絡，通過串口WiFi模塊，傳統的串口設備在不需要更改任何配置的情況下，即可通過Internet網絡傳輸自己的數據。模塊的UTXD和單片機的TXD相連，URXD和單片機的RXD相連。如此，手機App中設置的參數即可通過WiFi轉串口模塊發送到鑰匙和鎖具端單片機，省去了用專用下載器下載程序的麻煩。
六、紅外智能密碼鎖軟件設計
用C語言編寫軟件，可調用庫函數多，編程簡單，移植性好。鎖具和鑰匙端程序均采用單片機C語言進行編寫。
鎖具端單片機平時處于休眠狀態，當鑰匙靠近時被喚醒，然后開始連續讀取連接紅外接收管的P1、P2端口的狀態，當P1、P2口狀態為全0時，即紅外接收管沒有接收到信號，表示液晶鑰匙還沒貼在鎖具上，當P1、P2口狀態為全1時，表示鑰匙已貼緊鎖具，進入讀取圖形階段。將讀到的圖形和設置的密碼圖形比對，如果一致，按設定的時間間隔讀取第二幅圖形；如此按照設定的圖形樣式、組數，每組圖形切換的間隔時間，讀取P1、P2口的狀態并進行解析。直到解析到的每組圖形均和設置的圖形完全一致，單片機P3.2口驅動繼電器打開鎖頭。若不一致，通過P3.3口連接的蜂鳴器報警。開鎖后，單片機進入休眠狀態。
液晶鑰匙端單片機平時也處于休眠狀態，開鎖時按下鑰匙上按鈕sw1喚醒單片機。啟動后單片機驅動液晶屏全部點亮以通知鎖具端進入開鎖階段。接著按設置的和鎖具端一致的圖形樣式、圖形組數和每組圖形切換的時間間隔驅動液晶顯示。為和鎖具端單片機同步，上述全黑點陣和密碼圖形將循環顯示，直到開鎖結束。按下鑰匙端開關sw2，鑰匙端單片機進入休眠。
用戶在手機App上根據需要設置圖形樣式、圖形組數和每組圖形切換時間后，利用手機WiFi和連接鎖具端和鑰匙端的串口WiFi模塊并將參數發送給此兩模塊保存。
七、紅外密碼鎖App設計
本系統手機App基于Android Studio開發，用戶首先需要根據購買密碼鎖時提供的用戶名和密碼進行注冊并登錄，界面上有圖形樣式設置、圖形組數設置和每組圖形切換時間設置框，用戶自行填寫或通過下拉框選擇數據（下拉框中數據隨機生成），點擊App界面上的“確定”按鈕，用戶設置的參數即刻通過WiFi發送到鎖具和鑰匙的單片機并存儲。限于篇幅，App的軟件設計不再贅述。
總結
利用51單片機和WiFi無線通信技術實現紅外密碼鎖的設計，用戶通過手機App設置參數來修改密碼鎖的密碼，操作簡單，設置安全可靠。通過單片機C語言編寫鑰匙端和鎖具端程序，密碼設置方法獨特，難破解，安全性、可靠性高。
