按摩器控制板開發設計
我們基于單片機設計了一款智能按摩器，在控制板上安裝運行方向選擇按鈕，可以通過調節電機的正／反轉運動方向來實現對肌肉的定向推拉。根據中醫學理論，對人體的足底、頸椎、頭部、腰部和腹部等部位的肌肉進行按摩，可以刺激穴位，促進局部血液循環，加速細胞新陳代謝，放松肌肉，消除疲勞和防治疾病，并起到一定的保健、健身和減肥作用。
一、按摩器總體設計方案
傳統的電磁式按摩器主要由振動彈簧片、按摩頭、鐵芯和線圈等構成．根據電磁感應原理，當鐵芯上的線圈接交流電時將產生變化的磁場．在磁場力和彈簧反作用力的作用下，按摩頭反復振動，從而產生按摩效果．通過改變頻率、電流強度或鐵芯間隙的大小可以改變振動強度．傳統的按摩機體積大、功率大、噪音大，不適合于家用，一般在超市或康復醫院使用．隨著電子技術的發展，智能產品越來越普及．由于單片機具有集成度高、運算速度快、體積小、應用靈活、運行可靠和價格低廉等特點，因此在智能設備上用單片機的數字式調速取代模擬式調速是一種發展趨勢．步進電機的電機功率太小，轉速相對較低，故選取直流電機作為震動源．直流電機的調速比交流電機的調速簡單，更容易實現。

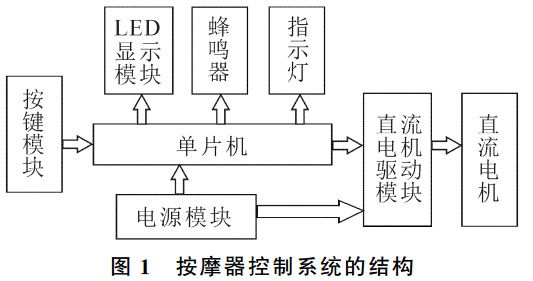

系統的總體設計結構如圖１所示．電源模塊提供單片機及直流電機驅動模塊的工作電壓．單片機根據按鍵模塊運行方向與強度產生ＰＷＭ脈寬調制波形，以控制直流電機驅動模塊；通過改變直流電機電樞上電壓的占空比來改變平均電壓的大小，從而控制電機的平滑轉速；利用電機正轉、反轉、加速和減速的變化來產生按摩作用；設有ＬＥＤ顯示器實時顯示電機的工況信息。
二、控制系統硬件設計
2.1按摩器芯片選擇
（１）主控芯片ＡＴ８９Ｃ５２．ＡＴ８９Ｃ５２是ＩＮＴＥＬ公司生產的ＣＭＯＳ８位單片機，能兼容ＭＣＳ５１指令系統．它具備ＣＨＭＯＳ的低功耗和ＨＭＯＳ的高速、高密度技術特征，具有電壓低和性能高的優點，屬于８０Ｃ５１增強型單片機．片內含８ｋＢ可反復擦寫（大于１０００次）的ＦｌａｓｈＲＯＭ存儲器和２５６×８ｂｉｔｓ的內部ＲＡＭ，３２個雙向Ｉ／Ｏ口，時鐘頻率為０～２４ＭＨｚ．芯片采用ＡＴＭＥＬ公司的高密度、非易失性存儲技術生產，集成了時鐘輸出和向上／向下計數器功能，采用低功耗空閑和掉電模式，具有軟件設置睡眠和喚醒功能．ＡＴ８９Ｃ５２單片機在電子行業中被廣泛應用。
（２）電機驅動芯片．Ｌ２９８Ｎ是ＳＧＳ公司生產的產品，采用單列直插式，共有１５個管腳．其包含４通道邏輯驅動電路，可以驅動１個兩相步進電機、１個四相電機或２個二相直流電機．Ｌ２９８Ｎ是一種雙Ｈ橋電機驅動芯片，每個Ｈ橋可以提供２Ａ的電流，功率部分的供電電壓范圍是２．５～４８Ｖ．它直接通過電源來調節輸出電壓，也可以直接用單片機的Ｉ／Ｏ口提供信號，電路簡單，使用方便。Ｌ２９８Ｎ有２組輸入和輸出引腳，可驅動２個電機．輸入引腳ＩＮ１和ＩＮ２與單片機Ｐ２．１和Ｐ２．０引腳相連，ＥＡ與Ｐ３．０相連，邏輯控制引腳ＶＳ接＋５Ｖ電源，電機驅動電源ＶＳ引腳接＋１２Ｖ電源，輸出引腳ＯＵＴ１和ＯＵＴ２接直流電機．Ｌ２９８Ｎ的邏輯功能見表１。
（３）顯示模塊．本設計的速度顯示電路是用２位數的７段ＬＥＤ數碼管實現的，數碼管共陰極連接，每個７段數碼管的ａ，ｂ，ｃ，ｄ，ｅ，ｆ，ｇ，ｄｐ都由１個單片機的Ｉ／Ｏ端口進行驅動。
2.2按摩器硬件設計

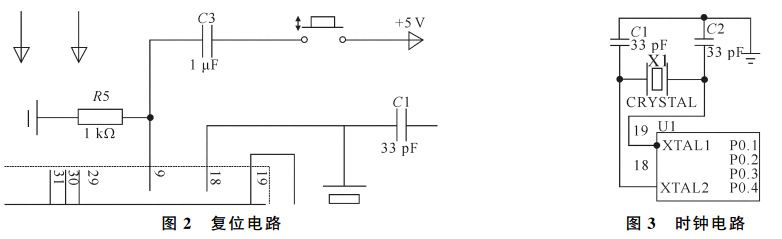

（１）復位電路．本系統的硬件由復位電路、時鐘電路、鍵盤電路和顯示電路４部分組成．復位電路如圖２所示．為了提高系統的可靠性，復位電路采用上電加按鈕來實現復位功能，復位信號從ＳＴ引腳輸入，高電平有效。
（２）時鐘電路．時鐘是時序的基礎，時鐘電路由晶體振蕩器、晶震控制芯片和電容組成，電路的核心是振蕩器．本系統采用內部方式，在ＸＴＡＬ１和ＸＴＡＬ２端外接石英晶體作為定時元件，內部的反相放大器自激振蕩以產生時鐘．時鐘電路如圖３所示，其中時鐘發生器對振蕩脈沖二分頻，電容為３０ｐＦ。

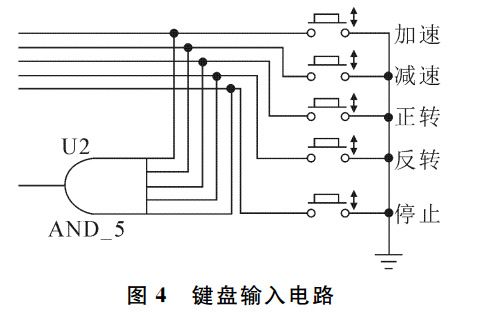

（３）鍵盤輸入模塊．鍵盤輸入模塊占用系統的Ｐ２端口和外部中斷ｉｎｔ０來調節系統的輸入，鍵盤輸入電路如圖４所示。
（４）顯示電路．采用２位８段共陰極ＬＥＤ，令Ｐ０端口作為ＬＥＤ顯示碼輸出端，Ｐ３．０和Ｐ３．１端口接線選端，Ｐ３．２端口為“響應按鈕”端。
三、按摩器控制系統軟件設計與仿真

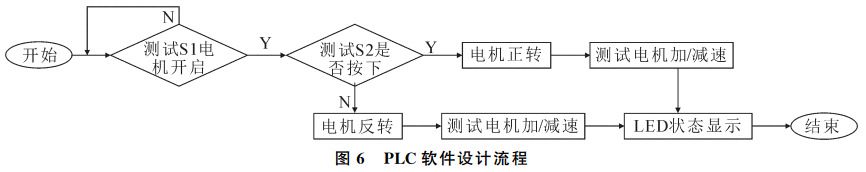

ＰＬＣ軟件設計流程如圖６所示．系統初始化時ＬＥＤ顯示００，系統處于等待呼叫狀態．當加速或者減速按鈕按下時，系統查看速度狀態再進行速度調節．依據系統需要設計了系統初始化程序、主程序、按鍵程序、電機驅動程序、ＬＥＤ顯示程序和報警程序等。
ＰｒｏｔｅｕｓＩＳＩＳ是常用的ＥＤＡ軟件，它運行于Ｗｉｎｄｏｗｓ操作系統，用于單片機等數字電路仿真。
總結
基于單片機的智能按摩器調速時間短，穩定性能好，具有較好的控制效果且體積小，攜帶方便，操作簡單，是居家和旅游的良品，具有較高的實用價值。
