觸控屏智能按摩椅方案開發
隨著生活水平的不斷提高，人們越來越重視自身的健康，按摩椅作為家庭保健的主要器械，越來越受到人們的歡迎。按摩椅是一種典型的機電一體化產品，正在向智能化發展。人們在使用按摩椅的同時，也對其智能化和多功能化提出了更高的要求。
針對傳統按摩椅在人機交互界面、智能化和娛樂功能等方面的不足，并結合實際健身的需要，本文將嵌入式技術運用于按摩椅控制系統，實現了按摩椅控制系統的智能化、數字化和美觀人性化的人機交互界面。
一、智能按摩椅控制系統
智能按摩椅控制系統具有手動和自動兩種運行模式，手動運行能夠?qū)Π茨σ蔚乃俣群湍Ｊ竭M行控制，自動運行則可以針對不同人群實現各種程控鍛煉模式。人機交互系統有觸摸屏控制和紅外控制兩種，在實現觸摸控制時伴隨有語音提示，能實時監控按摩椅運行狀態。該系統還能夠?qū)崿F(xiàn)MP3播放功能。
該控制系統選擇STM32作為微處理器。該控制器內嵌了豐富的外設功能模塊，綜合考慮運算速度、穩定性及經濟性，選擇它作為該系統的控制器，但其不具備友好的人機交互功能，在控制參數較多、需要人機交互時使用不方便。在這種情況下，使用觸摸屏就是一個很好的選擇。對于按摩椅安全保護方面，通過傳感器的輸出信號，送至控制器用以調節控制。
二、智能按摩椅硬件設計

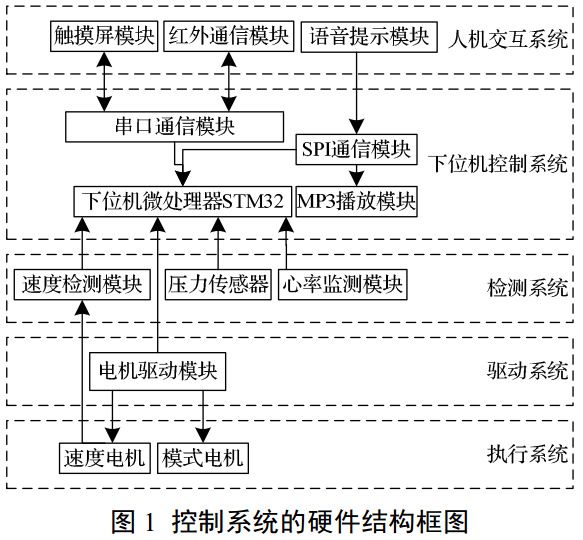

智能型按摩椅控制系統的硬件體系結構如圖1所示，主要有人機交互系統、下位機控制系統、檢測系統、電機驅動系統、執行及電源系統等。這些硬件結構具有集成性高、獨立性強、可擴展性好等優點。
2.1人機交互系統
（1）觸摸屏控制：觸摸屏通過標準的RS232通信接口控制按摩椅的各項動作，實現參數的設定、修改、顯示等功能，能夠更方便、更直觀地了解按摩椅控制系統的階段。在觸摸屏與按摩椅的下位機控制系統建立串口連接。智能按摩椅的下位機接收觸摸屏的指令和數據，控制驅動系統驅動模式電機和速度電機執行相關動作。觸摸屏、STM32和ISD1760語音芯片構成語音提示模塊，通過對觸摸屏上關于按摩椅參數的設置，實時監控按摩椅的運行狀態，當?shù)竭_上、下極限位置時，會發出報警提示，保證按摩椅的安全運行。
（2）紅外控制：紅外通信是對二進制的數字進行調制和解調，利用紅外信道進行傳輸，其接口是針對紅外信道的調制解調器。該系統選用的紅外接收傳感器HS0038，其中REMOTE_IN接到P2的第二個引腳，而沒有直接接在MCU的I/O口上，目的是防止I/O口在使用其他功能時受到紅外信號的干擾。
該系統發送部分采用STM32定時器，載波頻率38 kHz，位時間1.125 ms，時鐘頻率設置11.0592 MHZ。進行紅外通信前，通信雙方首先要根據系統功能要求，制定某種特定的協議，然后編寫程序。本系統中紅外通信的一方是紅外遙控器，另一方是微處理器STM32。通過計算機程序可以改變按摩部位、按摩時間和按摩速度，從而使用戶根據自身狀況調節按摩椅。
2.2下位機控制系統
下位機控制系統主要由嵌入式微處理板構成，承擔控制系統運行的實時計算工作。該處理板主控芯片采用基于ARM Cortex-M3內核的STM32系列STM32F103RBT6，該芯片非常適合在控制領域的應用。該微處理板具有：3個串口，串行外圍設備接口可以運用于觸摸屏控制模塊、紅外控制模塊；2個SPI，SPI通信可用于語音提示模塊和MP3播放模塊；7個TIM，最多可以產生28個精確的PWM信號，方便用于步進電機的控制和紅外控制中發送的載波頻率；2個12位的ADC（16通道），可用以對壓力傳感器和心率傳感器輸出模擬信號的采集，保證信號采集的實時性、準確性；51個可用I/O腳，該微處理器內嵌豐富的外設功能模塊，相于ARM系列的其他芯片，STM32芯片運行速度更快，且價格較低。
此外，下位機根據位置檢測裝置來進行速度反饋。下位機還有一個MP3播放模塊，通過觸摸屏、STM32和MP3模塊組成了一個帶有觸摸功能的MP3，可以用于選擇下一曲和上一曲，還可以用于暫停/播放。從而使人們在按摩過程能夠聽音樂，愉悅身心。
2.3壓力傳感器

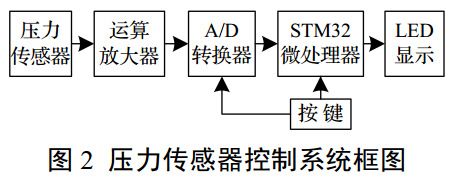

壓力傳感器選用小量程測力傳感器，彈性體為三片梁，復合懸臂結構，主要是考慮其使用壽命。由于輸出距離較近，所以選用輸出信號為電壓信號，這樣后續的處理比較容易。本設計采用全橋測量原理，使系統產生的誤差更小、輸出的數據更準確。運算放大電路是將傳感器輸出的微弱模擬信號進行一定倍數放大，以滿足A/D轉換器對輸入信號電平進行各種轉換處理的要求。STM32有兩個ADC，轉換時間1μs，利用STM32的ADC1通道0來采樣輸出的電壓值，通過EFPROM讀取采樣值，反饋到STM32，如果步進電機到達上、下極限位置，按摩椅就會自動調整其位置，以保證按摩椅的安全、正常運行。按摩椅的壓力傳感器控制系統框圖如圖2所示。
2.4心率監測模塊

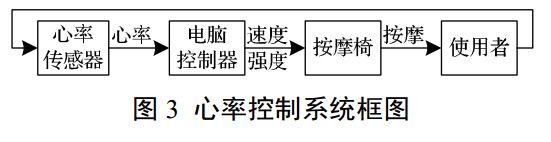

心率傳感器采用人體體表生物電檢測的方式檢測心臟搏動產生的心電信號，通過信號調理電路、A/D、數字信號處理、比較電路輸出同步于心臟搏動的脈沖信號，有效解決了在動態情況下檢測心率有效性和準確性問題。而且增加了檢測握手信號，在輸出與心臟搏動同步的脈沖信號的同時檢測手是否握住電極，輸出高、低電平表示已握住和沒有握住，檢測出使用者在按摩過程中的心率。控制系統將會根據使用者的心率狀況自動給出科學的運動方案。按摩椅的心率控制系統框圖如圖3所示。
三、按摩椅控制程序設計

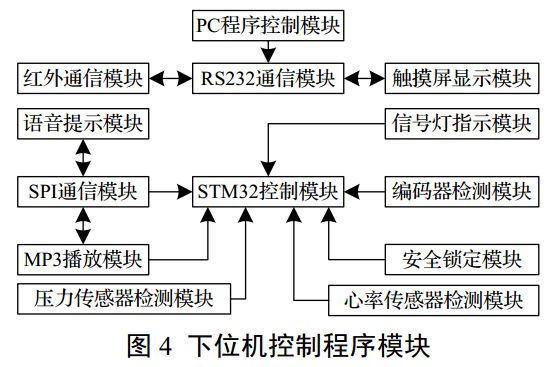

智能按摩椅控制系統設計的下位機控制系統采用面向?qū)ο蟮姆椒ㄔO(shè)計軟件，將語音提示、通信、傳感器檢測、MP3播放設計成互相分離的獨立程序模塊，各模塊之間以函數的形式進行獨立編寫和封裝，模塊之間的交互是通過各模塊之間的輸入、輸出標準來實現的，微處理器控制程序用來管理和安排對各子模塊的調用。采用模塊化設計以后，后續的開發人員可以在任意模塊上做后續的開發工作，從而保證軟件的可讀性、可擴展性和可維護性，以便持續開發。下位機控制程序模塊如圖4所示。
總結
本文將嵌入式技術應用到數字化健身器材控制系統中，通過對驅動電機速度和位置的控制、美觀人性化的交流界面以及各種智能傳感器的應用，來豐富按摩椅的智能性、安全性和娛樂性，有利于按摩椅向高端產品定位，減少按摩椅相對獨立、工作過程枯燥、缺乏交互性等缺點，給使用者帶來全新的按摩體驗。
