USB加密狗方案開發
加密狗是接在微機端口上的一個軟件保護裝置，它包括主機檢查程序和密鑰(也稱加密盒)兩部分，是屬于軟硬件結合的加密技術，具有加密強度大、可靠性高等特點，現已廣泛應用于計算機軟件保護。加密狗技術已經發展到第4代，它以USB接口、微控制器和EEPROM為核心器件，又稱微狗，在智能性、應用靈活性和抗破解能力等方面都得到了很大提高。
USB加密狗的實現有三種方式:一是最簡單的，不需加密只返回確認信息，即計算機發送數據給加密狗，加密狗接收到數據后驗證是否正確，返回一個確認信息給計算機。二是對數據進行加密，即計算機發送數據給加密狗，加密狗按照某個算法處理接收到的數據，同時加密狗將處理后的數據返回給上位機，由上位機來驗證加密后的數據。以上兩種方式，都只是簡單地實現加密狗的功能，雖然也有加密處理，但是數據經過USB接口傳輸時是明碼傳輸，很容易在計算機上被數據監控軟件獲取數據后破解。三是多重加密的方式，即數據傳輸過程再次進行加密。
現在流行的USB加密狗設計方案是單片機+USB接口芯片+EEPROM存儲器，此方案不但系統復雜，而且具有體積大、硬件成本高等缺點。選擇的設計方案是通過一款內帶EEPROM的單片機，通過普通IO口來模擬USB時序，完成USB1.1協議的通信，利用DES算法來實現保密傳輸與數據加密，最終實現USB加密狗的功能，即通過單芯片就能解決問題。
一、USB加密狗的硬件設計

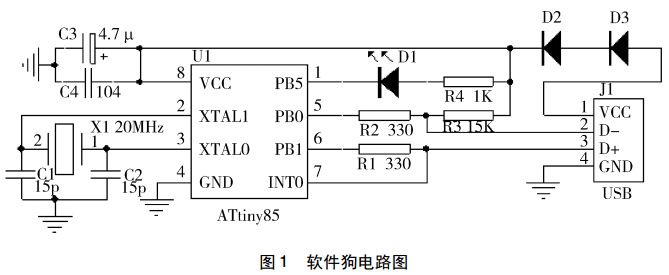

USB加密狗采用的硬件電路圖如圖1所示，全部功能由一個芯片完成，既降低了硬件成本同時也提高了系統可靠性。電路中選用的單片機是Atmel公司生產的ATtiny85，它是一款基于AVRRISC低功耗CMOS的8位單片機，工作電壓為1.8～5.5V，內嵌8K字節的Flash程序存儲器，512字節的SRAM數據存儲器和512字節的EEPROM，其Flash程序存儲器支持ISP和debugWIR編程方式。采用SOP8的封裝，有6個多功能復用的I/O引腳，都可配置為外部中斷，有2個獨立可設置預分頻的8位定時/計數器。內部還集成了上電復位電路、看門狗、RC振蕩器和片內溫度傳感器等。如圖1所示，從USB接口引入的5V電壓，經過兩個二極管降壓后變?yōu)?.6V電壓作為系統電源供給單片機使用。將單片機的第1引腳配置為IO口外接LED用于顯示運行狀態，第5、6引腳配置為IO口用于聯接USB的數據線，第7腳配置為外中斷引腳。為了滿足低速USB設備的1.5M速度時序的讀寫要求，單片機需要達到20MIPS的指令執行速度，故電路中將第2、3腳配置為晶振引腳并連接20MHz的晶振。
根據USB的協議規范，USB主機的下游端口D+與D－上都分別連接一個15K的下拉電阻到地，當端口懸空(即沒設備插入)時，輸入端就被兩個下拉電阻拉回到低電平。而USB設備端在D+或者D－上接一個1.5K的上拉電阻連到電源，1.5K的上拉電阻是連接D+還是D－由USB設備的速度來決定。對于全速設備和高速設備的上拉電阻連接到D+上，而低速設備的上拉電阻則是連接到D－上的。當設備插入USB主機的下游端口時，接了上拉電阻的那條數據線的電壓由1.5K的上拉電阻和15K的下拉電阻分壓決定，產生高電平信號，USB主控制器就能檢測到被拉高的數據線是D+還是D－來判斷插入的是什么速度類型的設備。因為本方案所設計的加密狗為低速USB設備，故USB接口的差分數據線D－的上拉電阻R3為1.5K。同時D－通過330Ω的限流電阻R2聯接到單片機ATtiny85的PB0引腳，PB1引腳通過電阻R1聯接到D+和INT0，INT0為單片機的外中斷口，當USB總線上有數據時采用中斷方式觸發。由于D－在總線處于恢復狀態和復位信號狀態時電平不會發生跳變，故而需用D+數據線連接至單片機的外部中斷0(INT0)，當有中斷發生時，表示總線上有數據傳輸，此時再由軟件來判斷為何種數據傳輸。
二、加密狗USB接口的實現
用單片機IO口來模擬USB接口時序，即可完成USB接口芯片的功能，包括NRZI編解碼、同步模式的識別、并行/串行轉換、位填充/解除填充、CRC校驗/產生、PID校驗/產生、地址識別和握手評估與產生等功能。其設計的核心是USB數據傳輸?shù)腘RZI編解碼，USB數據包的分析和描述符。
USB發送數據的編碼方式采用NRZI編碼:當數據為0時，電平翻轉；當數據為1時，電平不翻轉，為了防止出現長時間電平不變化，所有在數據發送前進行串行化后加入了位填充處理，即當遇到連續6個數據1是時，就強制插入一個數據0，經過位填充后的數據，進行NRZI編碼后發送到USB差分數據線上。USB接收數據的過程則是USB發送數據的相反過程:先進行NRZI解碼，去掉位填充，最后是串行數據轉并行數據。因為USB接受者只能通過USB數據包來獲得同步時鐘，所以在每個USB數據包的最開始都有個同步域(SYNC)，這個域固定值為00000001，這個域通過NRZI編碼之后，就是一串方波，接受者可以通過SYNC域來同步之后的數據信號。由于通信過程對時序要求非常嚴格，所以本設計的軟件部分全部使用匯編語言編寫，同時在進行讀寫操作時選擇合適的指令以滿足時序的要求。
USB總線上傳輸?shù)臄?shù)據是以包為基本單位的。一個包被分成不同的域，根據不同類型的包所包含的域是不一樣的。但是不同的包有共同的特點，就是都是要以SYNC開始緊跟著一個包標識符(PID)，最終以包結束符EOP來結束這個包。單片機在接收到EOP結束符后，就開始對USB數據包進行分析確定包的類型并調用相應的函數來處理。
標準的USB設備有5種USB描述符:設備描述符，配置描述符，字符串描述符，接口描述符和端點描述符。一個USB設備只有一個設備描述符，設備描述符里面決定了該設備有多少種配置，每種配置有相對應的配置描述符；同時在配置描述符中又定義了該配置里面有多少個接口，每個接口有相對應的接口描述符；在接口描述符里面又定義了該接口有多少個端點，每個端點有相對應端點描述符；端點描述符定義了端點的大小和類型等等。在USB的協議規范中，沒有USB加密狗這樣的類型，所以在設備描述符中的類代碼為0XFF，即廠商自定義的設備?？紤]到加密狗的實際需求，本設計只提供一個普通的數據端口，數據端口只支持中斷傳輸，支持包的長度為8字節。
用軟件模擬USB時序，實現USB接口通信并成功枚舉后，給上層加密狗的功能程序提供的接口函數是ReadSoftdogData和WriteSoftdogData，通過函數ReadSoftdogData采用軟件中斷的方式讀出上位機軟件發來的64位數，然后通過函數WriteSoftdogData把數據返回給上位機。
三、加密處理方法

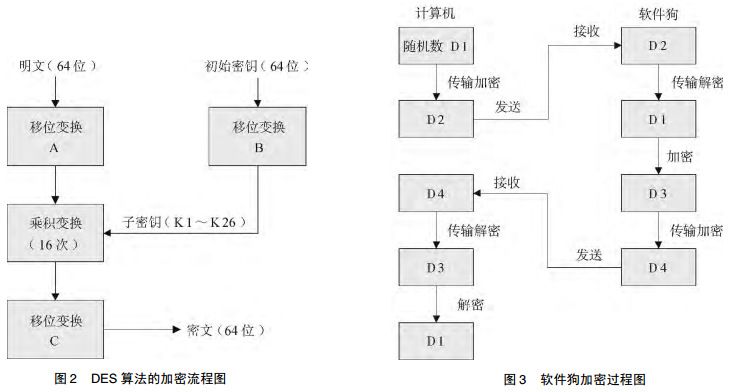

設計中考慮到設備的安全性及單片機的性能，采用DES加密算法。目前為止，除了用窮舉搜索法對DES算法進行攻擊外，還沒有發現其他更有效的辦法，因此DES算法具有極高的安全性。DES算法使用64位的密鑰，其中只有56位有效，而56位長的密鑰的窮舉空間為256。DES算法的加密流程圖如圖2所示。DES解密過程與加密過程類似，文中將不做介紹。
本設計的加密狗加密具體過程如圖3所示，上位機產生一個隨機數D1，并將隨機數進行加密處理成D2發送給USB加密狗，即實現傳輸?shù)募用?。加密狗收到?shù)據D2后根據約定的密鑰對數據進行解密成D1。接著將數據進行另一套加密變成數據成D3，然后進行傳輸加密成D4，最后將D4返回給計算機。計算機得到數據D4后，進行兩次解密得到數據D1，完成了加密狗的確認功能。這樣兩級的加密方式，有效地防止了通過數據監控軟件獲取密碼的行為。
四、USB加密狗功能的實現

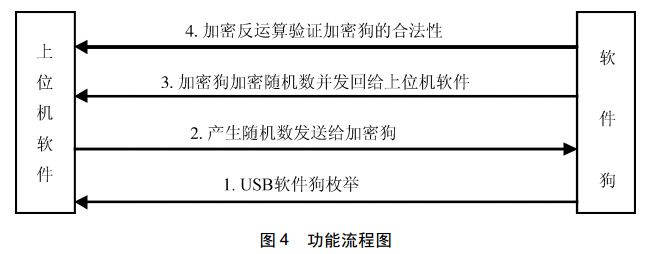

本加密狗的功能是保護軟件版權，當用戶從軟件供應商處購買軟件時，供應商會把加密狗的相關信息寫入到加密狗中，如初始密碼、所支持的計算機數量、軟件可使用的次數等等。這些信息都可通過加密算法存儲在單片機片內的EEPROM中。用戶在運行軟件時，加密狗會根據使用情況更新存儲在EEP-ROM中的信息。具體的功能流程如圖4所示:1)插入USB后完成加密狗設備的枚舉；2)枚舉成功后上位機軟件產生一組32位的隨機數，并將這組隨機通過USB發給加密狗；3)加密狗接收到上位機發過來的32位隨機數后根據約定的加密算法，對這個隨機數進行運算，并將結果返回上位機軟件；4)上位機軟件接收到數據后，也運行加密反運行算法，看是否能返回原來的隨機數，如果成功反回原來的隨機數則此加密狗是合法的，從而達到保護軟件版權的目的。
五、加密狗安全性能測試
主要使用USB協議分析軟件USBlyzer、DES加解密軟件IDES_Tool和筆者自行設計的一個應用軟件來共同測試。USBlyzer是USB協議分析軟件，該軟件可實時監測USB接口數據，有抓包、解包和協議分析等功能，也可以來破解明文傳輸(不加密)的USB加密狗的，同時通過這個軟件可以看到加密狗的類型和設備名稱。
總結
本設計基于單芯片為解決方案，從軟件著手簡化設計。用軟件來實現硬件的功能，通過DES加密算法實現保密傳輸，達到降低成本，提高系統可靠性、安全性的要求，為軟件版權保護提供了一種理想的方式。因為內部有EEPROM，可以給軟件提供商甚至用戶進行二次開發。
